Для начала давайте определимся с тем, что это за деталь и из чего состоит. на самом деле шланговых штуцеров бывает огромное множество (видов, подвидов и различных модификаций). Сегодня мы рассмотрим только лишь один вариант – нержавеющий штуцер шланговый под сварку.

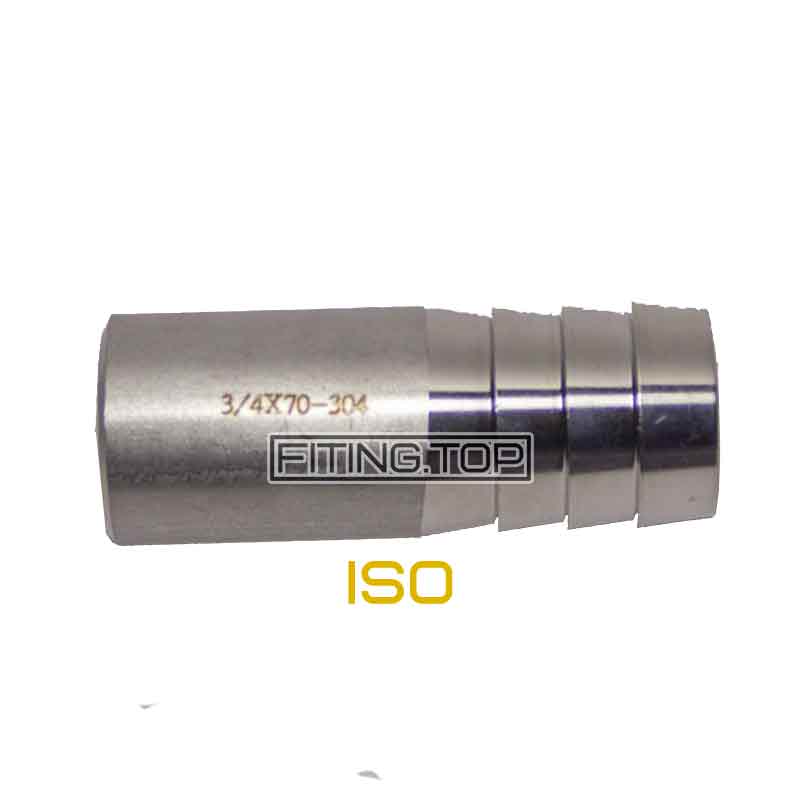

Шланговый штуцер приварной выполнен из цельной трубы. В некоторых ситуациях это важно, так как довольно часть данные детали изготавливают методом литья. Берут трубу определенного диаметра по конкретному стандарту и нарезают заготовки. Длина таких заготовок будет строго стандартной и будет иметь определенную ограниченную длину. С одной стороны аккуратно снимается фаска, а с другой – нарезается «елочка». Важно понимать, что данные изделия будет изготавливаться исключительно из стандартной трубы конкретного стандарта – обычно берут трубу по ГОСТ-у или по DIN-у.

Какие есть размеры шланговых штуцеров

Так как мы уже определились, что трубы берут по ГОСТ-у или по DIN-у, то и размеры будут, соответственно иметь такие параметры:

ГОСТ: 21,3, 26,9, 33,7, 42,4, 48,3, 60,0, 88,9, 108 мм;

DIN: 12, 18, 22, 28, 34, 40, 52, 70, 85, 104 мм.

В большинстве случаев этих диаметров вполне хватает, чтобы закрыть поставленную задачу. Если же есть промежуточные размер, тогда дополнительно используют стягивающие хомуты, либо «колхозят» на месте что-то свое.

Если приварочная часть будет иметь строго тот размер, как указано выше, то сама «елочка» будет чуть меньше. Приблизительно можете отнять 0,3-1,0 мм (зависит от диаметра и компании изготовителя).

Как правильно выбрать шланговые надставки

Данные штуцера можно только лишь приварить. А это значит, что привариваться они будут к конкретной трубе. Поэтому, первым делом необходимо померить наружный размер приварочной части трубы. После этого нужно заказать точно такой же штуцер. Если же наружный диаметр трубы будет отличаться от внутреннего диаметра шланга, то тогда используется переход. В данном случае используют конический переход минимальной длины, который монтируют между трубой и шланговым штуцером.

Теперь касаемо шлангов. Здесь замеряется внутренний диаметр шланга и уже под него подбирается штуцер. Если у вас силиконовый или резиновый шланг, то его можно будет при необходимости чуть-чуть изменить (например, нагреть и растянуть непосредственно перед самим монтажом).

Где купить шланговые штуцера из нержавеющей стали

Выбрать и купить штуцер шланговый нержавеющий под сварку вы можете в интернет магазине https://fiting.top/. Здесь имеются все необходимые размеры от Ду 10 до Ду 100. Отправки осуществляются Новой почтой во все населенные пункты Украины. За более детальной информацией заходите на сайт и обращайтесь к консультантам данной компании.
